Rillemaskine

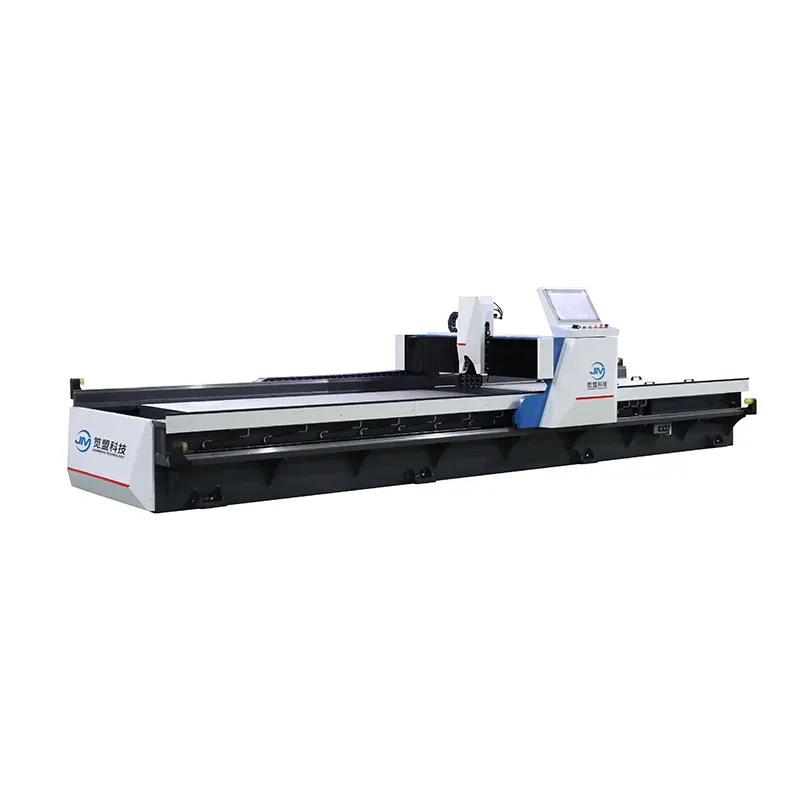

Den horisontale højhastighedsrillemaskine er et professionelt V-rilleudstyr produceret af JM, en kinesisk producent med de fleste typer V-rillemaskiner. De horisontale højhastighedsrillemaskiner har høj omkostningseffektivitet og økonomiske fordele ved middel til lav udnyttelsesgrad.

Send forespørgsel

Produkt beskrivelse

Den horisontale højhastighedsrillemaskine er det professionelle v-rilleudstyr produceret af den kinesiske producent JM. Maskindesignet af portaltypen letter effektiv lastning og losning.

Produktegenskaber:

1. Portalen riller metal på den dobbelte styreskinne, som kører jævnt med bordarbejdstilstand.

2. Fire-akset kontrolsystem, med industriel berøringsskærm, overvåger i realtid den vandrette højhastigheds-rillemaskinestatus.

3. Den vandrette højhastighedsrillemaskine udstyrer åbent plan, som er let at bruge sugekop til lastning og losning.

4. Arbejdsbordet til vandret højhastighedsrillemaskine er lavet af lavlegering, og bordets nøjagtighed er inden for 0,03 mm.

5. Den universelle værktøjsholder til vandret højhastighedsrillemaskine kan opfylde klemmekravene til forskellige skæreværktøjer.

Tekniske data for horisontal højhastighedsrillemaskine

Bearbejdelighed	Behandlingslængde	2500 mm	3200 mm	4000 mm	6000 mm
	Behandlingsbredde	1250/1500 mm	1250/1500 mm	1250/1500 mm	1250/150 mm
	Bearbejdningstykkelse	0,4-5,0 mm	0,4-5,0 mm	0,4-50 mm	0,4-50 mm
	Minimum kantafstand	8 mm	8 mm	8 mm	8 mm
Behandlingshastighed	Gantry (X-akse)	0-120 m/min	0-120m/min	0-120 m/min	0-120m/min
	Værktøjsholder (YI-akse) bevægelse	0-60 m/min	0-60 m/min	0-60 m/min	0-60 m/min
	Bevægelig fastspænding (Y2-akse)	0-60 m/min	0-60 m/min	0-60 m/min	0-60 m/min
	Værktøjsholder (Z-akse) op og ned	0-10 m/min	0-10 m/min	0-10 m/min	0-10m/min
Behandlingsnøjagtighed	Gentagen positioneringsfejl af positioneringsaksen	0,015 mm	0,015 mm	0,015 mm	0,015 mm
Behandlingsnøjagtighed	Minimum opløsning af positioneringsakse	0,001 mm	0,001 mm	0,001 mm	0001 mm
Bord	Bordplanhed	±0,03 mm	±0,03 mm	±0,03 mm	±0,03 mm
Ekstern dimensioner	Længde	4400 mm	5100 mm	5900 mm	7900 mm
	Behandlingsbredde	2000/2250 mm	2000/2250 mm	2000/2250 mm	2000/2250 mm
	Højde	1550 mm	1550 mm	1550 mm	1550 mm
