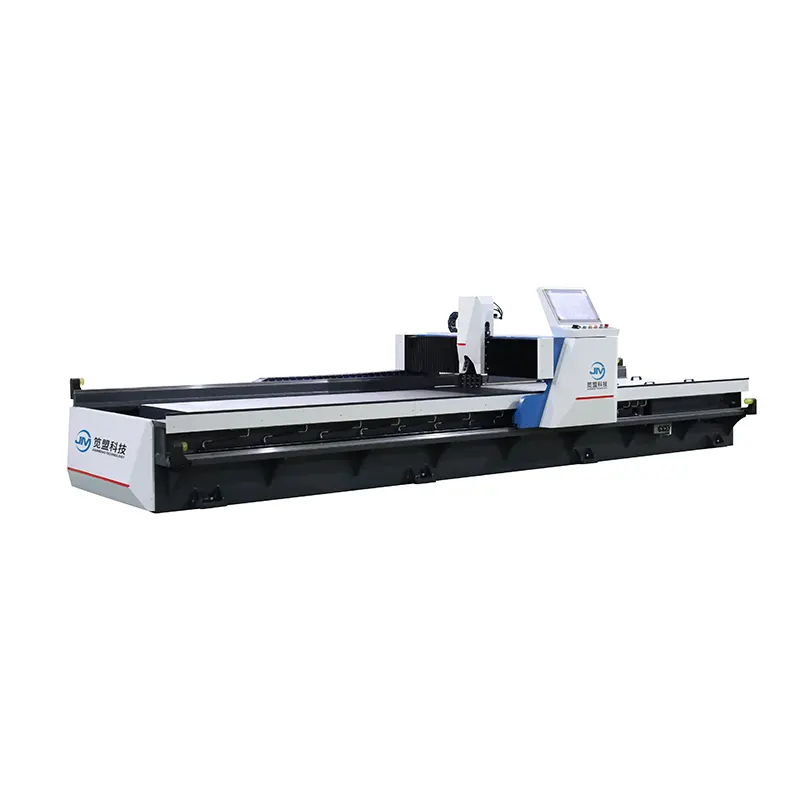

Vandret dobbeltdrevet V-formet rillemaskine

Den vandrette dobbeltdrevne V-formede rillemaskine fra den professionelle v-rillemaskineproducent JM i Kina, denne maskine understøtter fastpunktsrilling, bearbejdning af forskelligt arbejde.

Send forespørgsel

Produkt beskrivelse

Den holdbare vandrette dobbeltdrevne V-formede rillemaskine er produceret af JM, V-rillemaskineproducenten i Kina. Den vandrette dobbeltdrevne V-formede rillemaskine har 5-akset numerisk kontrol og servostyringssystem muliggør fuld automatisering, hvilket i sidste ende forbedrer præcisionen af rilleoperationer.

Produktegenskaber:

1. Fem-akset kontrolsystem, med industriel berøringsskærm, overvåger real-time horisontal dobbeltdrev V-formet rillemaskine status.

2. Tværbjælken på vandret dobbeltdrevet V-formet rillemaskine drives af dobbelte servomotorer, udstyret med dobbelt højeffekt planetarisk reduktionsgear, der kører jævnt.

3. Fuld servokontrol for højere positioneringsnøjagtighed og driftshastighed.

4. Den vandrette dobbeltdrevne V-formede rillemaskine understøtter fast-punkt rilling, bearbejdning af forskelligt arbejde.

Tekniske data for horisontal dobbeltdrevet V-formet rillemaskine

Bearbejdelighed	Behandlingslængde	2500 mm	3200 mm	4000 mm	6000 mm
	Behandlingsbredde	1250/1500 mm	1250/1500 mm	1250/1500 mm	1250/150 mm
	Bearbejdningstykkelse	0,4-5,0 mm	0,4-5,0 mm	0,4-50 mm	0,4-50 mm
	Minimum kantafstand	8 mm	8 mm	8 mm	8 mm
Behandlingshastighed	Gantry (X-akse)	0-120 m/min	0-120m/min	0-120 m/min	0-120m/min
	Værktøjsholder (YI-akse) bevægelse	0-60 m/min	0-60 m/min	0-60 m/min	0-60 m/min
	Bevægelig fastspænding (Y2-akse)	0-60 m/min	0-60 m/min	0-60 m/min	0-60 m/min
	Værktøjsholder (Z-akse) op og ned	0-10 m/min	0-10 m/min	0-10 m/min	0-10m/min
Behandlingsnøjagtighed	Gentagen positioneringsfejl af positioneringsaksen	0,015 mm	0,015 mm	0,015 mm	0,015 mm
Behandlingsnøjagtighed	Minimum opløsning af positioneringsakse	0,001 mm	0,001 mm	0,001 mm	0001 mm
Bord	Bordplanhed	±0,03 mm	±0,03 mm	±0,03 mm	±0,03 mm
Ekstern dimensioner	Længde	4400 mm	5100 mm	5900 mm	7900 mm
	Behandlingsbredde	2000/2250 mm	2000/2250 mm	2000/2250 mm	2000/2250 mm
	Højde	1550 mm	1550 mm	1550 mm	1550 mm

Komponenter til horisontal dobbeltdrevet V-formet rillemaskine

- CNC-system med stor berøringsskærm: Taiwan Superior

- Servomotor: Taiwan Superior

- Planetarisk reduktion: Taiwan Kalkning

- Cylindertætningselement: Japan Valqua

- Nærhedsafbryder: Japan Omron

- Enkelt/dobbelt luftafbryder: France Schneider

- AC kontaktor: France Schneider

- Knap: France Schneider

- Strømafbryder: France Schneider

- Termisk relæ: Frankrig Schneider

- Mikrorelæ: France Schneider

- Legeringskniv: Korea Korloy

- Tung lineær styreskinne: Taiwan TBI

- Maskinkabel: Tyskland Igus

Applikationsindustri:

Den horisontale dobbeltdrevne V-formede rillemaskine giver højkvalitets rilleløsninger til nedenstående industrier:

- Arkitektonisk udsmykning

- Badeværelse

- Reklameskiltning

- Bearbejdning af rustfrit stål

- Elevatorudstyr
