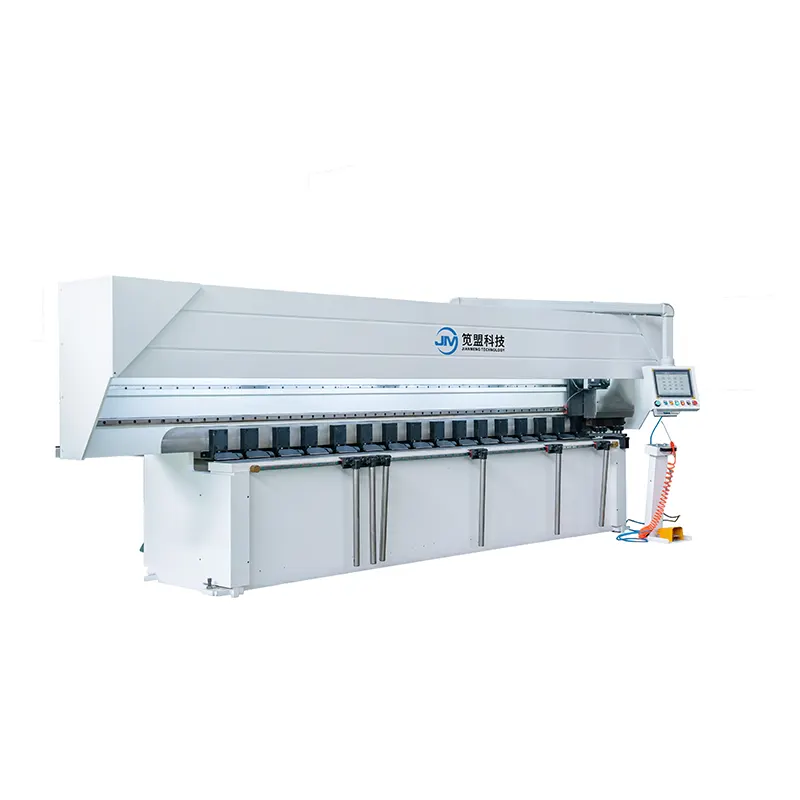

Den vertikale højhastighedsskæremaskine er en professionel V-rillemaskine fra V-rillemaskineproducenten JM i Kina. Den vertikale højhastighedsskæremaskine bruges normalt til at behandle spejlplader.
Den kinesiske V-skæremaskineproducent JM i Kina tilbyder den bedste kvalitet vertikal højhastighedsskæremaskine, integreret betjeningsplatform, højfrekvent overfladeslukning, høj hårdhed, ingen spor tilbage ved behandling af spejlplader.
1. Rammetype struktur forbundet med højstyrkebolt.
2. De faste trykfødder og de bageste trykfødder er arrangeret skiftevis, jævnt og tæt.
3. Bagmåleren på den vertikale højhastighedsskæremaskine drives af dobbelt skruestang og dobbelt styreskinne, med stabil drift og nøjagtig positionering.
4. Maskinarbejdsbord med konstruktionsstål.
Bearbejdelighed | Behandlingslængde | 2500 mm | 3200 mm | 4000 mm | 6000 mm |
Behandlingsbredde | 1250/1500 mm | 1250/1500 mm | 1250/1500 mm | 1250/150 mm | |
Bearbejdningstykkelse | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-50 mm | 0,4-50 mm | |
Minimum kantafstand | 8 mm | 8 mm | 8 mm | 8 mm | |
Behandlingshastighed | Gantry (X-akse) | 0-120 m/min | 0-120m/min | 0-120 m/min | 0-120m/min |
Værktøjsholder (YI-akse) bevægelse | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Bevægelig fastspænding (Y2-akse) | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Værktøjsholder (Z-akse) op og ned | 0-10 m/min | 0-10 m/min | 0-10 m/min | 0-10m/min | |
Behandlingsnøjagtighed | Gentagen positioneringsfejl af positioneringsaksen | 0,015 mm | 0,015 mm | 0,015 mm | 0,015 mm |
Minimum opløsning af positioneringsakse | 0,001 mm | 0,001 mm | 0,001 mm | 0001 mm | |
Bord | Bordplanhed | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
Ekstern
|
Længde | 4400 mm | 5100 mm | 5900 mm | 7900 mm |
Behandlingsbredde | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | |
Højde | 1550 mm | 1550 mm | 1550 mm | 1550 mm |
- Hydraulisk kontrolsystem: Janpan Yuken
- Servomotor: Taiwan Superior
- Planetarisk reduktion: Taiwan Kalkning
- Strømafbryder: France Schneider
- Nærhedsafbryder: Japan Omron
- Enkelt/dobbelt luftafbryder: France Schneider
- AC kontaktor: France Schneider
- Knap: France Schneider
- Cylindertætningselement: Japan Valqua
- CNC-system med stor berøringsskærm: Taiwan Superior
- Termisk relæ: Frankrig Schneider
- Mikrorelæ: France Schneider
- Tung lineær styreskinne: Taiwan TBI
- Maskinkabel: Tyskland Igus
Vores vertikale højhastighedsskæremaskine er højeffektiv i mange industrier, såsom:
- Elevator
- Bearbejdning af rustfrit stål
- Arkitektonisk udsmykning
- Badeværelse
Q: Hvor mange produktionslinjer på din fabrik?
A: Vi har 6 produktionslinjer til produktion af vertikale højhastighedsskæremaskiner på samme tid, hvilket er langt fremme i rillemaskineindustrien.
Q: Har du en detaljeret og professionel installationsmanual?
A: Ja. Vi har professionel instruktionsmanual og video tutorial.
Q: Hvor er din virksomhed?
A: Taixing, Jiangsu, Kina
