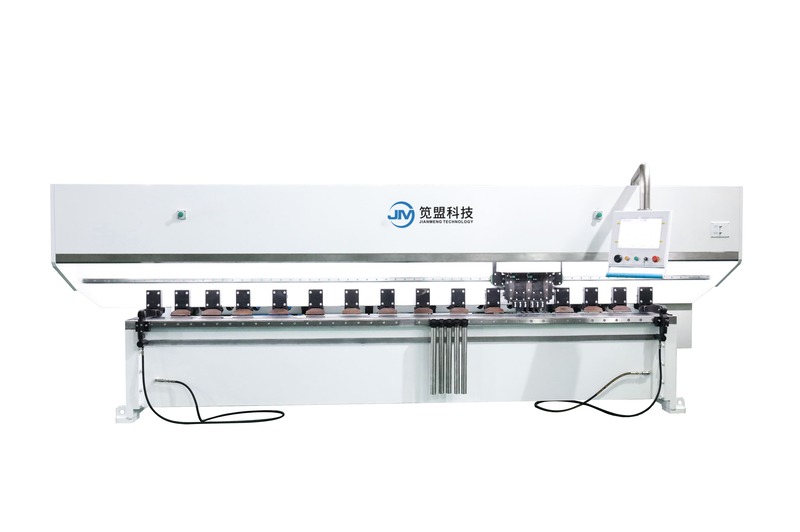

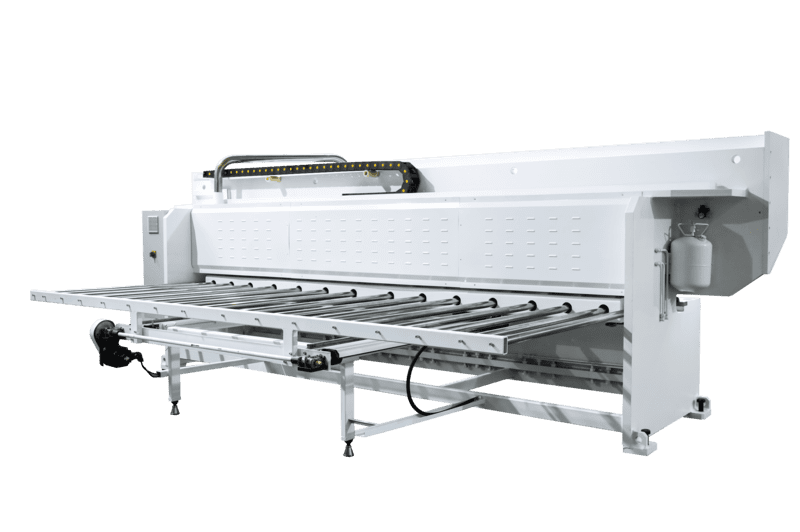

Rillemaskine er yderst effektiv til præcisionsarbejde og hjørnebøjning for at vedligeholde kanter. Ved at bruge V-rillemaskine, som er stabil til at bukke metalplader, kan de foldes til tætte, sømløse emner.
Konfiguration
CNC system med stor touchskærm |
EASTCAT |
Hydraulisk styresystem |
Japan Yuken |
Servo motor |
EASTCAT |
Planetarisk reduktion |
Taiwan Lymin |
Cylindertætningselement |
Japan Valqua |
Nærhedsafbryder |
Japan Omron |
Enkelt-/dobbeltpolet luftafbryder |
Frankrig Schneider |
AC kontaktor |
Frankrig Schneider |
Mikro/termisk relæ |
Frankrig Schneider |
Strømafbryder |
Frankrig Schneider |
Knap |
Frankrig Schneider |
Leje |
Japan SFK |
Legeret kniv |
Sydkorea Korloy |
Tung lineær føringsskinne |
Taiwan TBI |
Værktøjsmaskine kabel |
Tyskland Igus |
19 tommer CNC Touch Display
- Tegnefunktion
- Visning af bøjningseffekt
-Fjernbetjeningsfunktion
-Fire-akset kontrolsystem, berøringskontrolskærm, realtidsovervågning af udstyrsstatus
Arbejdsbord
Arbejdsbordet anvender en integreret bundfilm med høj hårdhed, som kan behandle spejlmaterialer uden at efterlade mærker
Værktøjsholder
-De dobbelte værktøjsholdere udfører skærebearbejdning frem og tilbage og udnytter returtiden og kraften fuldt ud
-Antallet af værktøjsholdere kan tilpasses; 6, 8 eller 10 holdere er alle tilgængelige for tilpasning
Bagmåler
Bagmåleren drives af dobbelte skruer og dobbelte styreskinner, med stabil drift og præcis positionering
Parameter
Bearbejdeligt område |
|
Maksimal bredde på bearbejdelig plade |
1250 mm |
Maksimal længde af bearbejdelig plade |
4000 mm |
Maksimal tykkelse af bearbejdelig plade (rustfrit stål) |
6,0 mm |
Minimum tykkelse af bearbejdelig plade |
0,4 mm |
Minimum afstand fra V-formet rille til kant |
10,0 mm |
Planhed |
|
Bordplanhed |
±0,03 mm |
Maksimal akselhastighed |
|
Maksimal akselhastighed parallelt med X-aksen |
120 m/min |
Maksimal akselhastighed parallelt med Y-aksen |
60 m/min |
Maksimal akselhastighed parallelt med Z1-aksen |
10 m/min |
Maksimal akselhastighed parallelt med Z2-aksen |
10 m/min |
Positioneringsnøjagtighed |
|
Aksepositioneringsnøjagtighed (X, Y, Z1,Z2) |
0,015 mm |
Opløsningskraft |
|
Akseopløsning (X, Y, Z1, Z2) |
0,001 mm |
Servo motorkraft |
|
X-akse servomotoreffekt |
5,5 KW |
Y-akse servomotoreffekt |
1,0 KW |
Z1-akse servomotoreffekt |
1,0 KW |
Z2-axis servo motor power |
1,0 KW |
Vores sag
Vores venner i Saudi-Arabien er meget tilfredse med vores Vertical V Grooving Machine. Siden samarbejdet har vi bevaret et godt forhold, og de kommer ofte til os for at købe forbrugsblade.
Anvendelse
Vores CNC-rillemaskine er meget udbredt i forskellige metalforarbejdningsindustrier, såsom arkitektonisk dekoration, sanitetsartikler, køkkenudstyr, dørfremstilling, elevatorudstyr, reklameskiltning, udstyrsindkapslinger og aluminiumsgardinvægge. Mange kunder bruger også denne v-rillemaskine i bilindustrien, maskineri, elektrisk udstyr, præcisionsdele, hardwareprodukter og aluminium- og kobberprodukter.
